Kit solaire pour l’électrification d’un refuge de montagne dans les Alpes

Kit solaire pour l’électrification d’un refuge de montagne dans les Alpes

Projet de mise en place d’un kit solaire pour l’électrification d’un refuge de montagne

Premièrement voici le contexte de notre projet. Situé dans les Alpes, un refuge et restaurant de montagne nous a contacté. Leur souhait premier était de limiter leur consommation en énergie à partir d’un groupe électrogène. Le refuge a une forte consommation en électricité surtout pendant les repas où les consommations sont importantes. Nous avons donc mis en place un kit solaire pour résoudre leur problématique.

Kit solaire électrification refuge

Ensuite, le but était de limiter l’utilisation du groupe électrogène. Pendant les heures de pointe, le groupe est mis en route. Il alimente alors le refuge et charge en même temps un parc de batterie de forte capacité. Enfin, quand les consommations diminuent le groupe électrogène s’arrête et le refuge continue d’être alimenté par les batteries. Pour ce fait, l’installation du kit solaire consiste à mettre en route des batteries pour que le groupe électrogène soit moins sollicité. Et donc, que le refuge baisse sa consommation en électricité.

Vous pouvez venir consulter notre page sur l’électrification solaire pour habitat isolé, pour plus d’informations !

Maintenant, regardons la partie technique du kit solaire

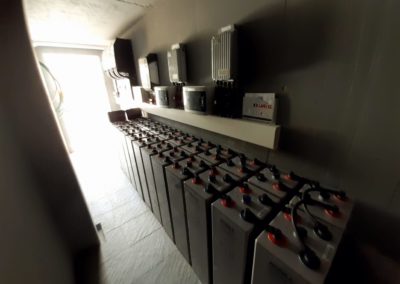

Pour ce qui est des batteries, elles sont de type OPzV avec une forte résistance au cyclage. La conversion d’énergie est assurée en triphasé par trois convertisseurs XTENDER du fabricant suisse STUDER.

Installation électrification refuge

A cette étape il n’y a pas encore de production d’énergie solaire. Le système est prêt a intégrer une source d’énergie produite par panneau solaire photovoltaïque afin de gagner en autonomie et réduire encore l’utilisation du groupe électrogène et la consommation de carburant. Le kit solaire que nous proposons pour ce type d’installation.

De plus, voici les caractéristiques techniques du kit solaire

Type batterie : OPzV
Capacité batteries : 55kWh
Onduleur : 3x XTENDER XTM4000-48

La puissance
onduleur (mode batterie) : 12 kVA en triphasé
onduleur (mode transfert) : >30kVA
chargeur : 7kW







Enfin, le projet a été porté et mise en œuvre par la société JACQUIER ELECTRICITE.



Nous en avons fait la conception et la fourniture du projet.
Si vous avez un projet d’installation, contactez-nous !

Départ d’un container 40 pieds « dernier voyage » pour le Bénin à Parakou

Départ d’un container 40 pieds « dernier voyage » pour le Bénin à Parakou

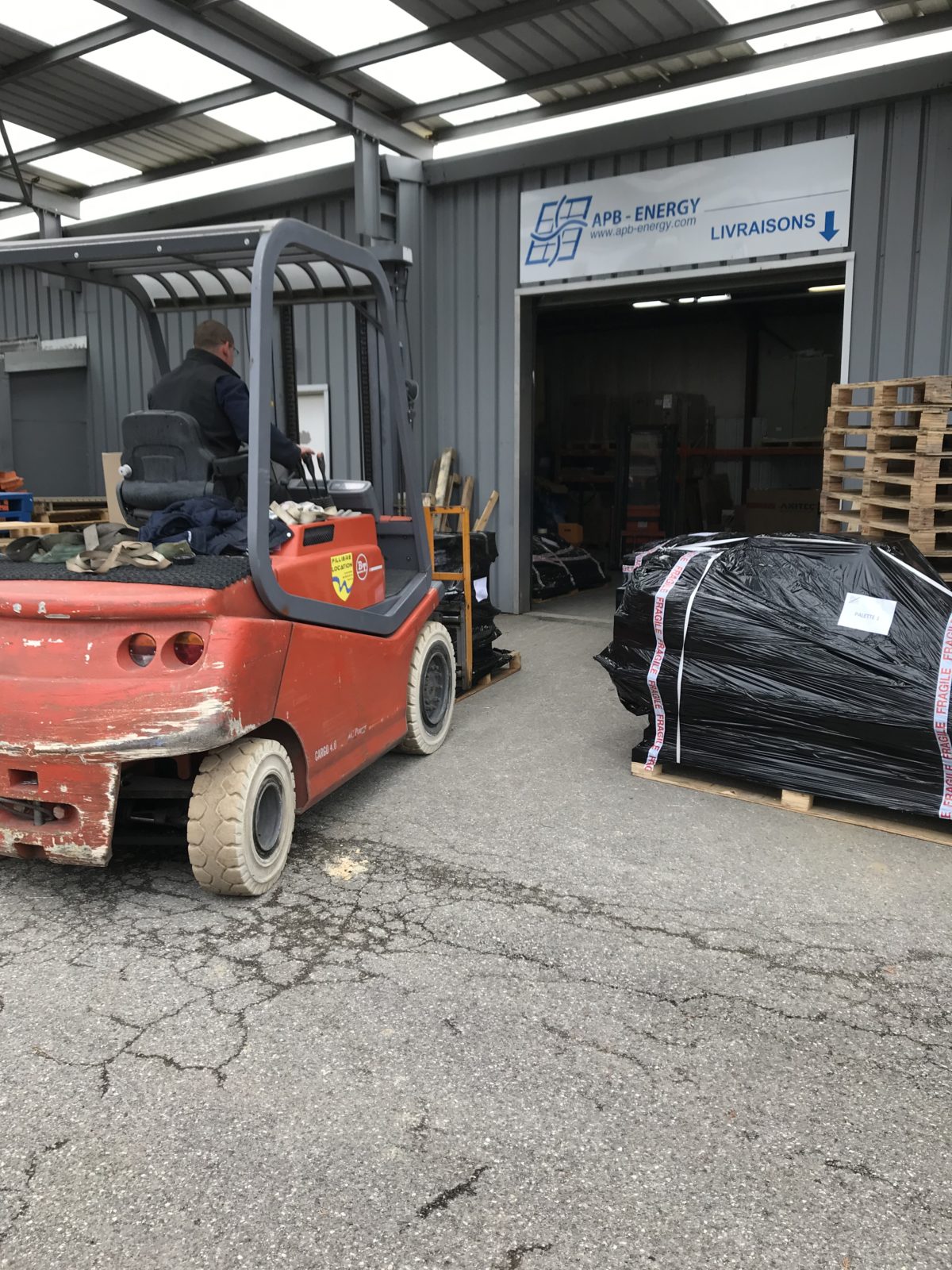

APB-ENERGY a fait partir, de son siège à Charvonnex, un container de 40 pieds « dernier voyage » à destination de Parakou au Bénin pour deux installations solaires.

Deux installations vont être réalisées

La première installation sera pour un émetteur radio capable d’emmètre à 100 km à la ronde 24h/24.

La deuxième installation sera pour une maison de formation pour les jeunes avec plus de 20 personnes en permanence.

Le système permettra de faire fonctionner plusieurs réfrigérateurs et congélateurs, climatiseurs, deux pompes de forage et un éclairage extérieur de nuit sur un terrain de plus de 5 hectares.

L’ensemble du matériel comprend :

  • 120 panneaux solaires de 300Wc
  • 96 batteries OPzV de 2600Ah, soit environ 8 tonnes de batteries
  • 5 km de câbles
  • 8 VS-120 Studer
  • 5 XTM 4000-48 avec un suivi permanent de l’installation depuis APB ENERGY France et APB ENERGY Bénin.
  • Structures support de panneaux en aluminium

Un caisson thermo-régulé made in APB ENERGY pour les batteries

Un caisson isolant, thermo-régulé maintiendra les batteries à 20°C avec un monitoring à distance. Ce caisson est développé par APB Energy spécifiquement pour les pays chauds où les batteries souffrent et voient leur durée de vie diminuée.

Cette innovation, va tripler la durée de vie des batteries.

Mise au point par APB-ENERGY, son fonctionnement est étudié en parallèle par des étudiants d’un lycée technique international. Après une phase de calculs afin d’établir sa faisabilité et sa signature énergétique, un prototype est en cours de test en laboratoire depuis 2018.  Cette installation au Bénin bénéficiera du premier modèle en exploitation permanente.

Les blocs batteries sont les éléments les plus coûteux d’un système solaire offgrid, il est important pour l’équipe d’APB ENERGY de trouver une réponse sérieuse à la dégradation rapide des batteries en cas de températures élevées.

L’ensemble de l’installation a été étudiée et fournie par APB-ENERGY, l’installation sera exécutée sous notre contrôle par un partenaire local formé et compétent dans l’installation de systèmes solaires autonomes.

Pour tout renseignements

APB-ENERGY

APB-ENERGY est distributeur de solutions solaires complètes pour l’électrification de sites isolés.
Les puissances délivrées peuvent aller de quelques kW en monophasé, pour les particuliers à plusieurs dizaines de kW en triphasé pour les professionnels.
APB-ENERGY étudie les meilleurs solutions pour chaque besoin et travaille avec les installateurs, les professionnels et également les particuliers pour les petits systèmes.

© Crédit photo : APB-Energy

Système solaire autonome pour relai télécom à très haute altitude

Système solaire autonome pour relai télécom à très haute altitude

APB-ENERGY a étudié et fourni ce système solaire autonome permettant l’alimentation électrique du relai télécom en tenant compte des spécificités liés à l’usage en très haute altitude.

Le système solaire autonome

Le système étudié et fournit par APB-ENERGY comprend 4 panneaux solaires de 200Wc pour la production d’énergie en autonomie, afin d’alimenter le relai télécom.
Un parc batterie de 12kWh pour le stockage assure une autonomie de plus de 14 jours en cas de mauvais temps. La structure est en aluminium renforcé pour tenir le choc en cas d’enneigement important.

Le matériel a été héliporté sur le site, le Col du Galibier atteignant 2642 mètres d’altitude.
Avec cette installation solaire autonome, la société Via Numerica donne accès à une connexion au très haut débit pour le Col du Galibier, permettant aux chercheurs du jardin botanique de la station alpine Joseph Fourier de continuer leurs recherches dans de meilleures conditions.

Etude et fourniture : APB-ENERGY

Caractéristiques Techniques

Application : Electrification de sites isolés
PV : 800Wc
Batteries : 12KWh
Lieu : Col du Galibier en Maurienne

Devis particuliers

Vous avez un projet et vous aimeriez connaître nos solutions adaptées pour vous ?

Contact professionnels

Vous voulez devenir installateur ou revendeur de pompes Lorentz ?

APB-ENERGY

APB-ENERGY est distributeur de solutions solaires complètes pour l’électrification de sites isolés.
Les puissances délivrées peuvent aller de quelques kW en monophasé, pour les particuliers à plusieurs dizaines de kW en triphasé pour les professionnels.
APB-ENERGY étudie les meilleurs solutions pour chaque besoin et travaille avec les installateurs, les professionnels et également les particuliers pour les petits systèmes.
© Crédit photo : Via Numerica – Le Dauphiné Libéré

Électrification solaire pour une maison au Bénin

Électrification solaire pour une maison au Bénin

Cette maison équipée de tous les équipements modernes a été électrifiée grâce à un kit solaire autonome étudié et fourni par APB-Energy

Une maison équipée d’appareils modernes

La maison possède des équipements tout confort : réfrigérateur, congélateur, éclairage, télévision, chaîne HIFI, ventilateurs, appareils électroménagers.
Une climatisation est également alimentée par le système.

Le kit solaire autonome

La consommation globale de la maison est de l’ordre de 16 à 20 kWh/jour.
Le système est capable de fournir jusqu’à 8 kVA en instantané.
Le champs solaire est composé de 18 panneaux solaires 300W fabriqués en France.
Le parc batteries permet d’emmagasiner 38 kWh.
Un groupe électrogène d’appoint permet de compléter, au besoin, la production solaire.
Le système est en fonctionnement depuis une année et donne pleine satisfaction aux habitants de la maison.

APB-ENERGY au Bénin

APB-Energy est très actif au Bénin où une succursale est en cours de création pour être au plus près de ses clients institutionnels, professionnels ou privés.
Elle assurera la distribution en gros de matériel pour les professionnels et sera le relais technique pour la gestion de projets complets.

Contactez-nous pour en savoir plus.



Etude et fourniture: APB-ENERGY

Caractéristiques Techniques

Application : Electrification de sites isolés
Consommation : 16 à 20kWh/jour
PV : 5400Wc
Batteries : 38KWh
Lieu : Cotounou, Bénin

Devis particuliers

Vous avez un projet et vous aimeriez connaître nos solutions adaptées pour vous ?

Contact professionnels

Vous voulez devenir installateur ou revendeur de pompes Lorentz ?

APB-ENERGY

APB-ENERGY est distributeur de solutions solaires complètes pour l’électrification de sites isolés.
Les puissances délivrées peuvent aller de quelques kW en monophasé, pour les particuliers à plusieurs dizaines de kW en triphasé pour les professionnels.
APB-ENERGY étudie les meilleurs solutions pour chaque besoin et travaille avec les installateurs, les professionnels et également les particuliers pour les petits systèmes.

© Crédit photo : APB-Energy

Ethiopie : irrigation solaire pour la culture du maïs

Ethiopie : irrigation solaire pour la culture du maïs

Dans le cadre du programme WEMA (Water Efficient Maize for Africa), cette installation solaire autonome a été installée par notre partenaire, la société Padula, pour assurer l’irrigation de plus de 10 hectares de culture de maïs en Ethiopie, à 150km de Addis-Abeba.

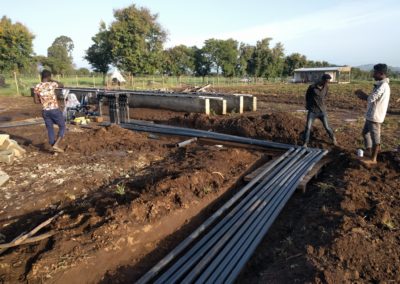

Un système composé de deux pompes solaires

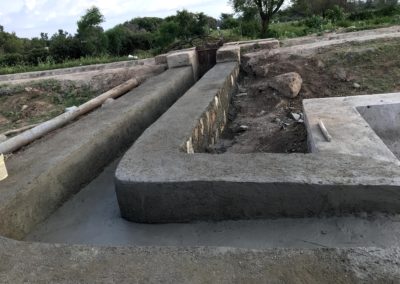

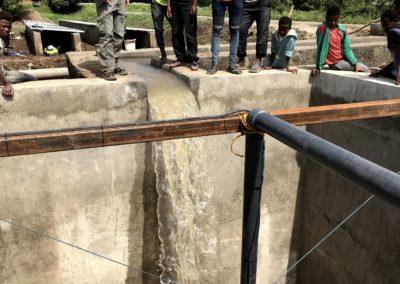

Une première pompe immergée capte l’eau d’une rivière puis dérive cette eau vers une première citerne bétonnée et l’envoie dans une autre citerne, cette fois métallique, située à distance avec un dénivelé de 80 mètres. Le débit quotidien est de l’ordre de 300m3/jour pour un débit horaire de 39m3/heure aux meilleures heures de la journée. Ce pompage est réalisé par une pompe Lorentz PSk2-21 C-SJ30-16, alimentée par un champs de panneaux solaires de 23kWc, soit 88 panneaux solaires de 260Wc.

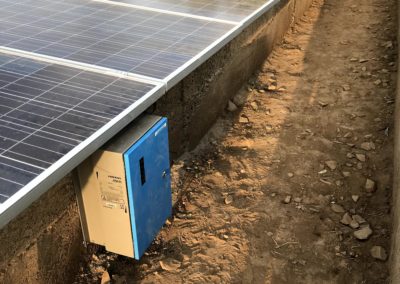

Une seconde pompe de surface PSk2-9 CS-F42-20 vient puiser dans le bassin pour pousser l’eau dans le réseau d’irrigation. Cette pompe est alimentée par un champs de panneaux solaires de 10kWc, soit 38 panneaux solaires de 260Wc. Elle donne 46m3 par heure aux meilleures heures de la journée.

L’installation a été réalisé par notre partenaire, Olivier LESPINE, gérant de la société PADULA. APB-ENERGY a fait le dimensionnement, la formation et la fourniture du système complet.

L’installation d’un second système identique est programmé sur 2019.

Fourniture : APB-ENERGY
Installation : PADULA

Caractéristiques Techniques

Application : Irrigation
Pompe 1 : PSk2-21 C-SJ30-16
Débit : 39m3/heure
PV : 23kWc
Pompe 2 : PSk2-9 CS-F42-20
 Débit : 46m3/heure
PV : 10kWc
Lieu : Ethiopie

Devis particuliers

Vous avez un projet et vous aimeriez connaître nos solutions adaptées pour vous ?

Contact professionnels

Vous voulez devenir installateur ou revendeur de pompes Lorentz ?

PADULA

Olivier LESPINE, gérant de la société PADULA-France, possède une grande expérience du pompage et des systèmes d’irrigation en Afrique de l’Est. Il est également formé et partenaire officiel d’APB et Lorentz pour le pompage solaire.

LORENTZ

LORENTZ est un fabricant allemand, exclusivement spécialisé dans le pompage solaire. Depuis plus de 30 ans ils ont développé une gamme de pompe solaire de forage et de surface spécialement conçue pour une fonctionnement autonome sans source d’énergie.   LORENTZ est distribué en France et sur un certain nombre de pays d’Afrique par APB-ENERGY en charge de développer le réseau de revendeurs et installateurs locaux, de fournir les produits et l’assistance technique permettant une mise en œuvre fiable.

APB-ENERGY

APB-ENERGY est distributeur de solutions solaires complètes pour l’électrification de sites isolés. Les puissances délivrées peuvent aller de quelques kW en monophasé, pour les particuliers à plusieurs dizaines de kW en triphasé pour les professionnels. APB-ENERGY étudie les meilleurs solutions pour chaque besoin et travaille avec les installateurs, les professionnels et également les particuliers pour les petits systèmes.
© Crédit photo : APB-Energy – PADULA

Pompage solaire au Niger pour 30 hectares de maraîchage en irrigation

Pompage solaire au Niger pour 30 hectares de maraîchage en irrigation

Au Niger, à Malgorou, proche du Bénin et du Nigéria, un terrain de 30 hectares avait besoin d’être alimenté en eau pour le maraîchage, en irrigation. APB-ENERGY a fourni les matériaux nécessaires pour l’installation et le bon fonctionnement de la pompe.

Les atouts de l’installation



Les atouts sont nombreux avec une telle installation, a commencer par l’absence du besoin d’un groupe électrogène énergivore en carburant. Cela entraîne des économies en termes de carburant et d’entretien de la machine. Les panneaux solaires et la pompe solaire n’ont pas besoin d’un entretien hors-norme. De plus, une telle installation permet d’obtenir un retour sur investissement rapide en calculant les économies de carburant et d’entretien que demande un groupe électrogène.



Fourniture : APB-ENERGY
Installation : Talbus Engineering
en 2018

Caractéristiques Techniques

Application : Irrigation
Pompe Lorentz : PSk2-21 C-SJ42-10
Puissance photovoltaïque : 22kWc
Débit : 450m3/jour
Hauteur de relevage : 60m
Lieu : Niger, Malgorou

Devis particuliers

Vous avez un projet et vous aimeriez connaître nos solutions adaptées pour vous ?

Contact professionnels

Vous voulez devenir installateur ou revendeur de pompes Lorentz ?

LORENTZ

LORENTZ est un fabricant allemand, exclusivement spécialisé dans le pompage solaire. Depuis plus de 30 ans ils ont développé une gamme de pompe solaire de forage et de surface spécialement conçue pour une fonctionnement autonome sans source d’énergie.

LORENTZ est distribué en France et sur un certain nombre de pays d’Afrique par APB-ENERGY en charge de développer le réseau de revendeurs et installateurs locaux, de fournir les produits et l’assistance technique permettant une mise en œuvre fiable.

APB-ENERGY

APB-ENERGY est distributeur de solutions solaires complètes pour l’électrification de sites isolés. Les puissances délivrées peuvent aller de quelques kW en monophasé, pour les particuliers à plusieurs dizaines de kW en triphasé pour les professionnels. APB-ENERGY étudie les meilleurs solutions pour chaque besoin et travaille avec les installateurs, les professionnels et également les particuliers pour les petits systèmes.
© Crédit photo : APB-Energy  – Talbus Engineering

Rendre un chalet entièrement autonome grâce à l’énergie solaire dans les Pyrénées Basques

Rendre un chalet entièrement autonome grâce à l’énergie solaire dans les Pyrénées Basques

C’est un chalet tout confort prévu pour la location, situé en pleine montagne. Un havre de paix mais dépourvu du réseau EDF pour son électrification.. APB-ENERGY a trouvé la solution, rendre ce chalet complètement autonome.

Utilisation du chalet

Le chalet est habité sur toute la période d’Avril à Octobre.
Il est entièrement équipé d’équipements modernes et tout confort tel qu’un lave-linge, un lave-vaisselle, un congélateur, un micro-onde, une télévision, une cheminée et une poêle à bois.
La consommation quotidienne est estimée à plus de 3kWh.

Le système solaire autonome

Le système étudié et fournit par APB-ENERGY comprend 8 panneaux solaires pour la production d’énergie en autonomie.
Un parc batterie de 13kWh pour le stockage assure une autonomie de quatre jours en cas de mauvais temps.
Un convertisseur-chargeur fournit 230V à tout le chalet avec une puissance de 2400W.
Toute la partie électronique de régulation et de gestion de l’énergie est de marque STUDER, fabricant suisse, choisi pour sa robustesse et sa fiabilité.

Etude et installation : APB-ENERGY

Caractéristiques Techniques

Application : Électrification de sites isolés
Convertisseur-chargeur : Studer-XTENDER 2400W
Consommation : 3000Wh/jour
PV : 1600Wc
Batteries : 13KWh
Lieu : Pyrénées Basques

Devis particuliers

Vous avez un projet et vous aimeriez connaître nos solutions adaptées pour vous ?

Contact professionnels

Vous voulez devenir installateur ou revendeur de pompes Lorentz ?

STUDER

Studer est une entreprise ayant déjà plus de 30 ans.
Fournisseur sur le marché des sites isolés en appareils de conversion de puissance.
A l’heure actuelle, des centaines de milliers de leurs appareils fonctionnent dans le monde entier. Studer est également fort de son support technique sur le long terme.
C’est une entreprise de type familial qui met tout en oeuvre pour que ses produits répondent et dépassent les besoins des marchés d’aujourd’hui et de demain.

APB-ENERGY

APB-ENERGY est distributeur de solutions solaires complètes pour l’électrification de sites isolés.
Les puissances délivrées peuvent aller de quelques kW en monophasé, pour les particuliers à plusieurs dizaines de kW en triphasé pour les professionnels.
APB-ENERGY étudie les meilleurs solutions pour chaque besoin et travaille avec les installateurs, les professionnels et également les particuliers pour les petits systèmes.

© Crédit photo : APB-Energy – MENUISERIE Pierre Moulia

Installation solaire autonome pour un chalet d’alpage

Installation solaire autonome pour un chalet d’alpage

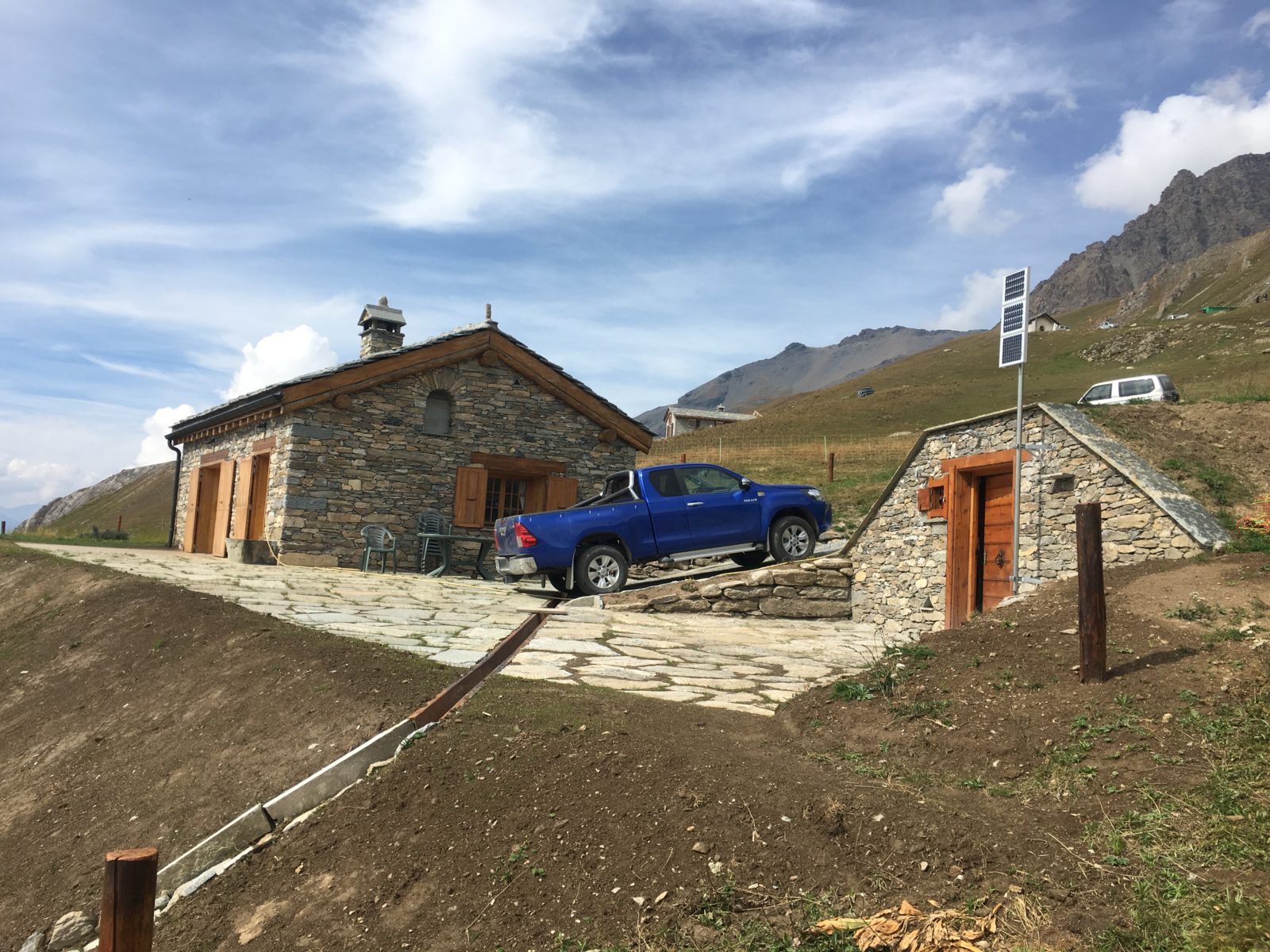

Ce chalet est situé dans un site isolé de Haute Maurienne à plus de 2300m d’altitude. Habité uniquement lors de la saison estivale, le chalet rencontre des problèmes liés à l’accès à l’énergie du fait de son isolement du réseau. Installer un kit solaire autonome a été la solution pour permettre un accès à l’électricité.
Installation faite par ENG électricité.

Mise en situation

Ce chalet de haute altitude est un site isolé dépourvu du réseau d’électrification. Etant habité uniquement en période estivale, il lui faut un accès simple et rapide à l’énergie pour les besoins en électricité des occupants saisonniers.

Un kit solaire autonome sur batterie comme solution

Installer un kit solaire autonome sur batterie permettra à l’utilisateur d’alimenter les consommateurs 24h sur 24.
La puissance disponible est de 2600W et peut accepter jusqu’à 5000W en pointe pour le démarrage de moteur par exemple.
Un groupe électrogène d’appoint peut-être utilisé en cas de besoin, par exemple en début ou en fin de saison si la météo est mauvaise pendant plusieurs jours consécutifs ou pour des consommations exceptionnelles.
De plus, en hiver, les panneaux solaires principaux sont démontés pour éviter tout type de casse lié aux chutes de neige importantes à cette altitude. Les batteries sont maintenues en charge par des panneaux de faible puissance, placés verticalement sur un poteau, ainsi, les batteries peuvent tenir face à des températures négatives sans problème.

L’installation

L’installation a été faite par ENG Electricité dans le respect des normes C-15712-2 pour la partie photovoltaïque sur batterie et NF C-15100 pour la partie distribution du courant à l’intérieur du chalet.
Le matériel utilisé est de marque STUDER, fabricant suisse qui est spécialisé dans l’électronique de régulation et conversion pour les sites isolés, avec une grande expérience des conditions d’utilisation en altitude.

Les avantages

Ce kit solaire permet de ne plus avoir recours en permanence à un groupe électrogène pour assurer l’alimentation électrique du chalet.
L’emploi d’un groupe électrogène nécessite en permanence de le gérer, de le mettre en route, de l’éteindre, de l’approvisionner en carburant, de l’entretenir, avec au final une alimentation électrique qui n’est pas disponible 24h sur 24.
Ce système solaire est autonome, simple d’emploi et ne nécessite pas ou peu de maintenance.
L’énergie au quotidien n’est plus une préoccupation. Le système fonctionne seul et sans intervention humaine. Ce n’est plus une contrainte.

Installation : ENG Electricité

Devis particuliers

Vous avez un projet et vous aimeriez connaître nos solutions adaptées pour vous ?

Contact professionnels

Vous voulez devenir installateur ou revendeur de pompes Lorentz ?

ENG ELECTRICITE

ENG ELECTRICITE est une société siégeant à Poisy (74).
Son activité est l’électricité générale pour les professionnels et les particuliers.
Ses spécialités sont les produits connectés, le photovoltaïque, les bornes de recharges pour véhicules électriques, le chauffage, la ventilation, les alarmes, les portiers, la motorisation de portes et de volets.

Pour plus de renseignements, contactez le gérant :
Jean-Vincent Saulnier (jvs@eng-electricite.fr)
06 62 44 16 64 ou au 09 72 40 61 82.

STUDER

Studer est une entreprise ayant déjà plus de 30ans.
Fournisseur sur le marché des sites isolés en appareils de conversion de puissance.
A l’heure actuelle, des centaines de milliers de leurs appareils fonctionnent dans le monde entier. Studer est également fort de son support technique sur le long terme.
C’est une entreprise de type familial qui met tout en oeuvre pour que ses produits répondent et dépassent les besoins des marchés d’aujourd’hui et de demain.

APB-ENERGY

APB-ENERGY est distributeur de solutions solaires complètes pour l’électrification de sites isolés.
Les puissances délivrées peuvent aller de quelques kW en monophasé, pour les particuliers à plusieurs dizaines de kW en triphasé pour les professionnels.
APB-ENERGY étudie les meilleurs solutions pour chaque besoin et travaille avec les installateurs, les professionnels et également les particuliers pour les petits systèmes.

© Crédit photo : APB-Energy – ENG ELECTRICITE

Résoudre le problème d’alimentation en eau d’un refuge grâce à une pompe solaire

Résoudre le problème d’alimentation en eau d’un refuge grâce à une pompe solaire

À Samoëns, le refuge de la Golèse est confronté à un problème : comment s’approvisionner facilement en électricité et en eau tout en prenant en compte les difficultés d’un site isolé ?
C’est le défi qu’APB-Energy a relevé en s’appuyant sur une étude approfondie pour proposer au refuge de la Golèse une solution adaptée.
La solution ? Des panneaux solaires, une pompe solaire Lorentz et un contrôleur pour créer un système de pompage autonome.

Mise en situation

Le refuge de la Golèse est situé à Samoëns, en Haute-Savoie. Il accueille en couchage jusqu’à 60 personnes et tourne toute la journée en restauration.
Il est alimenté en eau par une citerne située 20 mètres au-dessus, donnant une pression permanente de 2 bars par gravité. C’est une configuration intéressante qui évite l’emploi d’un groupe surpresseur.
En début de saison estivale, cette citerne est remplie par le captage direct de source situé en amont. Ces sources se tarissent en cours d’été, il est alors nécessaire de capter une source située en aval à environ 500 mètres de distance et 80 mètres de dénivelé. Cette source est difficile d’accès et éloignée du chalet et donc de toute alimentation électrique.

Difficultés à résoudre

L’emploi d’une pompe traditionnelle 230V qui serait alimentée depuis le refuge nécessiterai la mise en place de 500m de câble électrique. Il devra alors être de section importante, pour limiter les pertes, et blindé pour éviter les perturbations. Cette solution est très coûteuse, plusieurs milliers d’euros avec l’enfouissement. L’emploi d’une motopompe diesel est également compliqué. Elle nécessite de la manutention quotidienne pour la descendre, pour la mettre en route, l’arrêter, amener le carburant, etc… Il aurait fallu également prévoir de construire un abri en pleins champs.

Une pompe solaire comme solution

Une pompe solaire Lorentz PS-600 HR-04h a été utilisée, c’est une pompe immergée directement plongée dans le bassin de captage en sortie de source.

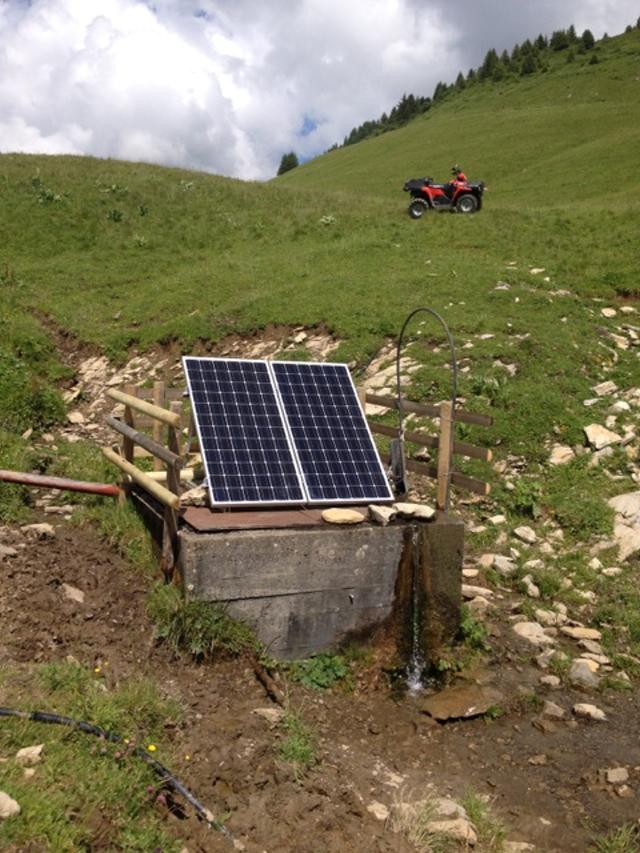

Deux panneaux solaires de 200Wc chacun, posés au-dessus, assurent l’alimentation électrique de la pompe. Elle tourne toute la journée au fil du soleil.
En période estivale, cette pompe a une capacité de production de 5m3/jour pour une hauteur de relevage de 80m et une distance de tuyau de 500m.

L’étude a été faite grâce au logiciel de dimensionnement COMPASS. Ce logiciel permet de définir un système de pompage autonome dans son intégralité en fonction de la météo du lieu d’installation. La mise en oeuvre est très simple, il aura fallu moins d’une journée pour installer le système.

Cette solution permet au propriétaire d’avoir un approvisionnement en eau toute la saison sans avoir à véhiculer des citernes pleines sur des chemins avec accès difficiles et avoir à utiliser une motopompe quotidiennement est difficile à mettre en oeuvre.
Le budget global pour la pompe, les panneaux et la mise en oeuvre est de l’ordre de 2500€.

Etude et installation : APB-ENERGY

Caractéristiques Techniques

Application : Adduction d’eau
Référence pompe : PS-600 HR-04h
Hauteur de relevage : 80m
Débit : 5m3/jour
Lieu : France – Samoëns

Devis particuliers

Vous avez un projet et vous aimeriez connaître nos solutions adaptées pour vous ?

Contact professionnels

Vous voulez devenir installateur ou revendeur de pompes Lorentz ?

Zoom sur la pompe PS-600 HR-04h

Son moteur à courant continu brushless demande très peu d’énergie pour fonctionner. Elle continue de fonctionner même par temps couvert, avec de la luminosité.

Un seul panneau photovoltaïque permet, dans la plupart des cas, de faire fonctionner la pompe du matin au soir.

Le moteur et le corps de pompage sont en acier inoxydable, très robuste.

Le contrôleur de pompage possède plusieurs fonctions qui permettent de gérer facilement le fonctionnement de la pompe.

Sa mise en oeuvre est très simple.

La hauteur de relevage est de 1 à 20 mètres avec un débit pouvant atteindre 4,6m3 par heure. Plusieurs entrées sont disponibles pour la sonde marche à sec, le débitmètre et le capteur de pression. Un timer et une communication bluetooth avec un smartphone font parti des fonctions évoluées du système de pompage.

LORENTZ GmbH

LORENTZ est un fabricant allemand, exclusivement spécialisé dans le pompage solaire depuis plus de 30 ans. Ils ont développé une gamme de pompe solaire de forage et de surface spécialement conçue pour une fonctionnement autonome sans source d’énergie.

LORENTZ est distribué en France et sur un certain nombre de pays d’Afrique par APB-ENERGY en charge de développer le réseau de revendeurs et installateurs locaux, de fournir les produits et l’assistance technique permettant une mise en œuvre fiable.

APB-ENERGY

Nous sommes une société française spécialisée dans l’énergie et l’eau en site isolé. Nous étudions et fournissons des systèmes complet de pompage solaire autonome et électrification solaire de site dépourvus d’accès au réseau.

Partenaire et distributeur des pompes LORENTZ depuis de nombreuses années, nous travaillons avec professionnels et particuliers, tant en France qu’à l’international, notamment pour les pays d’Afrique.

© Crédit photo : APB-Energy

Installation d’une pompe solaire pour le bassin des ours polaires du zoo de Cerza

Installation d’une pompe solaire pour le bassin des ours polaires du zoo de Cerza

Engagé pour la cause animale, le zoo de Cerza, installé près de Caen, a intégré dans sa population animale deux ours polaires. Pour ce faire, 9 mois de travaux ont été réalisés afin de concevoir un espace parfaitement approprié à ces animaux en voie de disparition. APB Energy a pris part à la mise en place de l’enclos par l’installation d’un système de pompage solaire. (suite…)

Électrification solaire d’un lycée à Madagascar

Électrification solaire d’un lycée à Madagascar

Électrification du Lycée de Tsarafaritra à Madagascar grâce à l’énergie solaire

APB Energy est partenaire de nombreuses ONG et associations qui luttent contre la pauvreté, pour l’accès à l’eau et l’énergie ou encore la santé. Sur ce projet, c’est l’association MAD’Energie qui a piloté l’ensemble des partenaires. Fort de son expertise dans l’énergie solaire, APB a gracieusement dimensionné le système photovoltaïque et fournit le matériel nécessaire à son bon fonctionnement. L’installation a été réalisée par l’association locale AKAMASOA qui accompagne depuis 10 ans Mad’Energie sur leurs « Chantiers écoles« . (suite…)

Douze systèmes de pompage solaire autonome pour l’accès à l’eau des communautés Quechua de Bolivie

Douze systèmes de pompage solaire autonome pour l’accès à l’eau des communautés Quechua de Bolivie

Pour la fondation EDF et l’association HAMAP humanitaire nous avons étudié et fournit  douze systèmes de pompage solaire dans le cadre du projet d’accès à l’eau des communautés Quechua de l’Altiplano Bolivien.

Pompage solaire site isolé

Les modifications du climat rendent la vie difficiles à ces populations excentrées. La fonte des glaciers, la raréfaction des eaux de surface, la disparition des lacs deviennent un enjeu majeur en Bolivie et d’une manière générale sur la cordillère des Andes. Le pompage solaire est donc une solution, l’eau étant toujours présente dans le sous-sol. Le projet permet à plus de 10000 habitants de retrouver un accès à l’eau. (suite…)

Un kit de formation site isolé pour l’INES, l’Institut National de l’Energie Solaire

Un kit de formation site isolé pour l’INES, l’Institut National de l’Energie Solaire

APB-ENERGY et STUDER-INNOTEC ont mis à disposition de l’INES un kit solaire autonome « plug&play » qui servira de support aux formations « site isolé ».

Kit solaire formation INES

kit solaire formation INES

Ce kit solaire est composé d’un régulateur de charge Variotrack VT65, d’un convertisseur bi-directionnel, (ou onduleur batterie) XTENDER, et d’une centrale de commande et datalogger, RCC-003. Ce matériel est conçu et fabriqué par STUDER INNOTEC. L’ensemble est monté sur une platine précablée avec tous les dispositif de sectionnement et protection sur la partie PV, DC et AC.



Le kit permettra à l’INES de faire la démonstration des différents mode de fonctionnement d’un kit solaire évolué :

  • DC Coupling
  • AC coupling
  • Hybridation avec une source AC
  • Backup rapide et automatique
  • Programmation avancées d’E/S

Plus qu’un simple kit de formation, il est utilisé en conditions réelles alimentant une partie du bâtiment de formation.

Kit solaire formation INES

Formation INES sur platine APB

L’INES, Institut National de l’Energie Solaire

site web ines solaire

L’INES est aujourd’hui le centre de référence en France, et l’un des premiers en Europe, dédié à la recherche, à l’innovation ainsi qu’à la formation sur l’énergie solaire. Initié par le Conseil général de la Savoie et la Région Rhône-Alpes, il regroupe les équipes du CEA et de l’Université de Savoie. L’INES compte aujourd’hui 400 collaborateurs sur un site de 22 000 m² doté des meilleurs équipements.

Chiffres-clés

  • 22 000 m² de laboratoires, bureaux et salles de formation
  • 1000 professionnels formés chaque année
  • 400 chercheurs et techniciens
  • 200 partenaires industriels
  • 85 brevets déposés par an
  • 15 laboratoires

APB-ENERGYsite web apb-energy.fr

Société française basée à Annecy, nous étudions et fournissons des kits solaires d’électrification ou de pompage autonome pour les sites isolés depuis plus de dix ans. Les applications sont très variées, allant du chalet de montagne dans les Alpes au relais télécom dans le Sahara, du poulailler en Vendée au centre de soin de Madagascar, d’une irrigation en pompage solaire au Mali, au remplissage de château d’eau en Haitï.

Pour chaque situation, un échange sur le besoin, une étude, la fourniture d’un kit adapté et un accompagnement technique fort tant en amont, que lors de la mise en service et durant toute la vie du système. La plupart de nos systèmes nécessitent un matériel robuste, performant et fiable dans le temps est absolument nécessaire. Les produits fabriqués par STUDER sont clairement une réponse à cette exigence.

APB Energy a développé une gamme de plus de 100 kits solaires autonomes 230V. Plus de 2000 sont actuellement en fonctionnement en Europe et en Afrique. La plupart sont visibles ici!

STUDER-INNOTEC

site web de studer innotec

studer innotec

Studer, société suisse basée à Sion, est depuis 30 ans spécialisée dans la conception et la fabrication de convertisseurs et régulateurs pour la gestion de l’énergie en site isolés. Reconnu pour son expertise et la robustesse de ses équipements, il est incontournable dans tous les projets en sites isolés qui exigent des performances, de la fiabilités et de la durabilité.

La gamme de puissance des convertisseurs couvrent tous les besoins entre 1kVA mono et 72kVA triphasé. Les possibilités de programmation et de mode de fonctionnement sont très étendus permettant de faire fasse à tout type de situation.

Pour en savoir plus, visiter le site de Studer-innotec



Pompage solaire pour un élevage de crevettes au Cameroun

Pompage solaire pour un élevage de crevettes au Cameroun

Ce projet, porté par Électriciens Sans Frontière, à pour but de mettre en place un système de pompage solaire autonome dans une ferme pénéicole à Kribi, au Cameroun.

carte installation solaire kribi cameroun

Le projet vise à aider les communautés Sawa de la région de Douala et Kribi à se structurer et développer des micro-unités familiales d’aquaculture de crevettes. L’association Bleu Cameroun a fait appel aux équipes d’Électriciens sans frontières pour l’accompagner dans son projet Aquasol qui, face au déclin de la pêche aux crevettes, cherche à développer la pénéiculture (élevage des crevettes) familiale au Cameroun. La délégation d’Électriciens Sans Frontières Limousin, Poitou-Charentes, Auvergne a concrétisé ce projet. APB-ENERGY y a contribué en faisant le dimensionnement du matériel et la fourniture des kits d’électrification et pompage solaire. Les kits ont été livrés avec tous les accessoires nécessaires pour une mise en œuvre aisée sur place.

Système de pompage eau de mer :

Le premier système sert à pomper en continu de l’eau de mer, alimentant plusieurs bassins. Le débit sera d’environ 8m3/h, 24h/24.

Une pompe Lorentz PS600 CS17-1, pompe traditionnellement utilisée pour la filtration de piscine, a été mise en place et couplée avec un système solaire muni d’un parc batterie permettant le fonctionnement 24/24h. Le système est composé de 12 panneaux 205Wc, d’un régulateur de charge, d’un parc batterie 48V avec trois jours d’autonomie, de la pompe, du contrôleur de pompe et enfin des dispositifs de coupure et protection PV et DC.

La pompe PS600 CS17-1 est bien indiquée dans ce cas de figure. Elle est résistante à l’eau de mer et munie est d’une motorisation DC 48V à haut rendement. Elle fonctionne en direct sur batterie sans passer par un convertisseur 48Vdc-230Vac. L’absence de perte dans la conversion, associée à la faible consommation de cette pompe dont le rendement est élevé permet d’avoir un champ photovoltaïque et parc batterie de taille réduite malgré un fonctionnement 24/24h.

Système de pompage pour oxygénation de bassin :

Le second système est composé de trois panneaux 205Wc, d’un régulateur de charge, d’un parc batterie pour une autonomie de trois jour et une pompe de surface Lorentz PS150 BOOST avec son contrôleur. Ce système sert à oxygéner en continue un des bassins d’élevage en créant un circuit fermé avec un jet rechutant dans le bassin. Le moteur courant continu et la faible consommation de la pompe sont également un atout dans ce cas de figure..

Petite électrification (éclairage…) :

En parallèle des deux systèmes de pompage, un éclairage sommaire a été installé, alimenté par l’énergie solaire d’un des deux systèmes de pompage.

Voir la fiche projet sur le site d’ESF :

Quelques images :

Kit solaire de pompage à Kribi au Cameroun Panneau solaire pour pompage Lorentz à Kribi-Cameroun Plaque solaire à Kribi au Cameroun Plaque solaire photovoltaique à Kribi au Cameroun Pompe solaire pour elevage crevette à Kribi Cameroun Pompe solaire à Kribi au Cameroun    Installation solaire à Kribi au CamerounPompage soalire à Kribi au CamerounPompe solaire pour oxygénation bassin à Kribi-Camerounfermepénéicole kribi cameroun
