Exemples de kits solaires conçus et fournis par ABP-ENERGY

Fabrice LINCK novembre 7, 2018 @ 11:56

Nous étudions et fournissons des kits solaires complets en France et un peu partout dans le monde. Vous trouverez sur cette page, une partie des 2000 kits solaires actuellement en fonctionnement. Certains ont été installés par les clients eux-mêmes, d’autres par nos partenaires.

Les kits solaires que nous fournissons peuvent comprendre seulement quelques éléments, mais, en règle générale, sont complets et comprennent tout le matériel nécessaire à une bonne installation. Les installations peuvent être faites directement par les utilisateurs pour les petits systèmes ou par des techniciens pour les plus gros. Nous sommes, dans tous les cas, en support pour toute question et accompagnons parfois les installateurs et partenaires sur les gros chantiers plus techniques.

France – Alpes, Pyrénées et autres montagnes – Installations solaires pour chalets

Notre positionnement au cœur des Alpes nous permet d’avoir une parfaite connaissance des besoins pour les chalets d’alpage. Utilisation occasionnelle, continue, juste l’éclairage ou tout confort, solaire uniquement ou hybride avec groupe électrogène, haute altitude, problématique hivernale, gestion de la neige, avec installation ou seulement avec un soutien technique…  Nous avons fourni plusieurs centaines d’installations solaires répondant à ces critères pour nos clients Alpins ou Pyrénéens. C’est notre cœur de métier historique.  Contactez nous pour installer un kit solaire pour votre chalet

France – Jura – Système hybride solaire-groupe pour alimentation d’une maison d’habitation

Le propriétaire vit à l’année dans cette maison située sur les hauteurs du Jura, en pleine forêt, sans possibilité de raccordement au réseau public. Habitation comprenant les appareils « classiques » d’une habitation et un petit atelier bois. Puissance PV : 1600Wc – Capacité de production : 2000Wh à 6000Wh/jour selon la période – Puissance électrique : 3500W – Autonomie maxi : 16000Wh L’installation est pleinement autonome 8 mois par an, et bénéficie du soutien d’un groupe électrogène en période hivernale, une à deux heures de groupe par jour au maximum. Le groupe démarre automatiquement en cas de besoin.

France – Diverses régions – Alimentations solaires autonomes pour relais télécoms en sites isolés

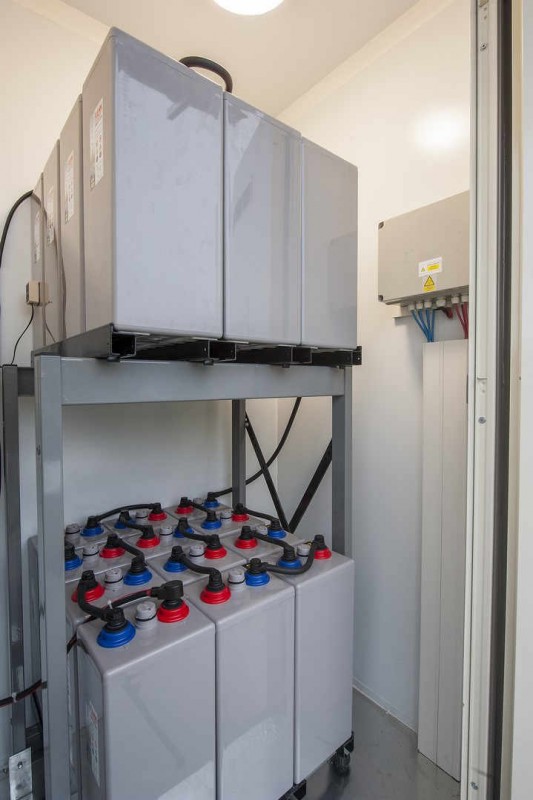

Liberia – Station service autonome – Kiosque solaire en container

Ce kiosque solaire permet d’alimenter toute la station service en autonomie totale : boutique, pompes, éclairage, enseignes, etc… Il s’agit d’un container maritime aménagé en boutique avec un local technique pour la partie batterie et appareillage solaire.

Composé de 4000Wc de panneaux solaires, 40000Wh de batterie de type OPzV, 4000VA de puissance au convertisseur, il fait face à une consommation quotidienne de 10 à 15kWh. Il est constitué des meilleurs produits technologiques du marché : panneaux SUNPOWER, batteries OPzV, régulateur et convertisseur de la série XTENDER. Une communication GSM permet de suivre le fonctionnement et d’intervenir à distance.

Caractéristiques : Puissance PV : 4kWc – Parc batterie OPzV : 40kWh – Puissance électrique : 4kVA monophasé

Pour plus d’informations sur ce projet, vous pouvez aussi consulter notre BLOG.

Madagascar – Alimentation autonome station service – Système hybride Solaire + Réseau + Groupe électrogène

Problème posé : Une station service complète (pompe, magasin, garage) est alimentée par un réseau public dont l’électricité est chère et instable. Un groupe électrogène 30kVA est utilisé en secours lors des interruptions d’alimentation. La station doit pouvoir être alimentée en permanence pour son exploitation, y compris la nuit pour l’éclairage afin d’éviter les vols et dégradations.

Solution : Un parc de panneaux solaires maintien en charge un parc batterie, le surplus de production est consommé en auto-consommation pour réduire la facture d’électricité publique. En cas de coupure du réseau, le système bascule automatiquement et instantanément sur les batteries afin d’assurer une continuité de service. Le groupe électrogène n’est utilisé que pour les coupures très longues en soutien.

Caractéristiques : Puissance PV : 8kWc  – Parc batterie OPzV : 90kWh – Puissance électrique : 12kVA triphasé

Togo : Système de pompage solaire Lorentz

Système de pompage alimenté par un kit solaire pour fournir l’eau potable à un village isolé.

Burkina Faso : Système de pompage solaire Lorentz pour adduction d’eau

Avec notre partenaire au Burkina Faso, Energie & Services.

Comores : Alimentation autonome d’un hôpital de campagne

Electrification autonome et système de pompage Lorentz – Avec notre partenaire aux Comores, Hippo Energy.

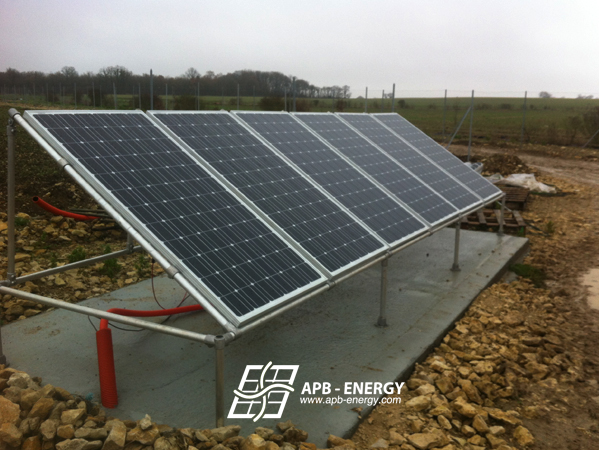

France – Alimentation autonome éclairage et prises de service d’un élevage de poules en site isolé

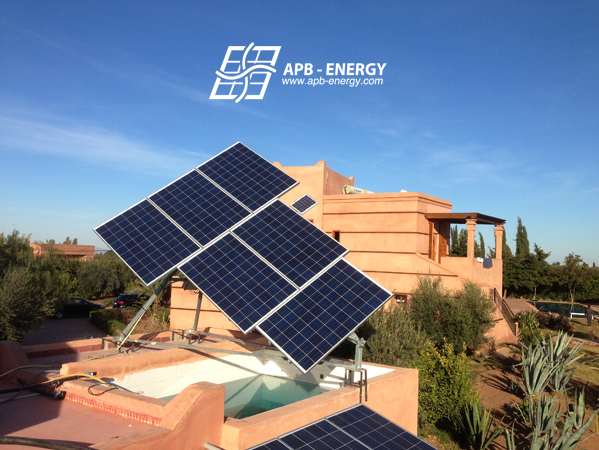

Afrique du Nord – Système d’auto-consommation solaire pour une propriété privée

3000 Wc montés sur deux trackers solaires pour optimiser la production. La production des panneaux solaires alimente gratuitement les nombreux équipements de la propriété : Pompes de piscine, pompes d’arrosage, électroménager, etc…

Comores : Alimentation autonome solaire de la résidence de l’Union Européenne

Avec notre partenaire aux Comores, Hippo Energy.

France – Var – Alimentation autonome solaire d’une maison secondaire

France – Alimentation autonome télécom : plusieurs relais WiFi alimentés soit en solaire soit en hybride solaire + éolien

France – Jura – Habitation en site isolé

Puissance panneaux solaires : 800Wc – Capacité de production : 1000Wh/j à 3000Wh/j selon la saison – Puissance convertisseur : 3500W – Autonomie max : 12000Wh – Possibilité de raccordement d’un groupe électrogène d’appui pour l’hiver.

Niger – Alimentation autonome d’une habitation

Afrique du Nord – Installation d’un système de pompage solaire Lorentz

Remplissage d’un bassin pour utilisation domestique et irrigation (profondeur : 70m, débit : 20m3/jour). Avec notre partenaire Photovoltaïque 74.

Alpes françaises – Alimentation autonome avec tracker solaire

L’utilisateur, afin d’optimiser sa production solaire, a fait monter ses panneaux sur un tracker solaire qui suit le soleil toute la journée.

Madagascar – Alimentation électrique autonome d’un orphelinat

En partenariat avec l’association Lumières et Vie pour Madagascar

France / Alpes – Installation solaire isolée dans un chalet de montagne

Installation  d’un système d’alimentation solaire autonome avec batteries et convertisseur dans un chalet d’alpage. Prévision d’un support occasionnel par groupe électrogène. Installation Thabuis électricité.

Mali – Électrification autonome solaire

Mali : Installation d’un système de pompage autonome Lorentz

Comores – Alimentation autonome solaire d’une résidence

Installation d’un système d’alimentation solaire autonome pour une résidence au Comores, avec notre partenaire Hippo Energy.

Caraïbes – Alimentation autonome avec vue sur la mer

Plusieurs installations solaires autonomes ou en complément de réseau dans les Caraïbes. Installations fournies par APB-ENERGY et mise en place par notre partenaire LAPELEC.

Madagascar : Montage d’un kit solaire pour site isolé

Mise en place d’un kit solaire pour site isolé à Madagascar avec le concours de l’Association humanitaire E.C.D.

Comores – Système hybride solaire + génératrice

Conception et mise en place d’une installation solaire avec soutien par groupe électrogène. Puissance PV : 4500Wc  – Capacité de production : 16 kWh à 20 kWh par jour – Puissance de conversion : 3500W – Autonomie max : 30 kWh Démarrage automatique du groupe électrogène en cas de dépassement de puissance ou batterie déchargée. Le temps de fonctionnement du groupe électrogène est réduit à environ une heure par jour grâce au solaire et au parc batterie. Un gain économique important. Une installation signée HIPPO-ENERGY, notre partenaire aux Comores.

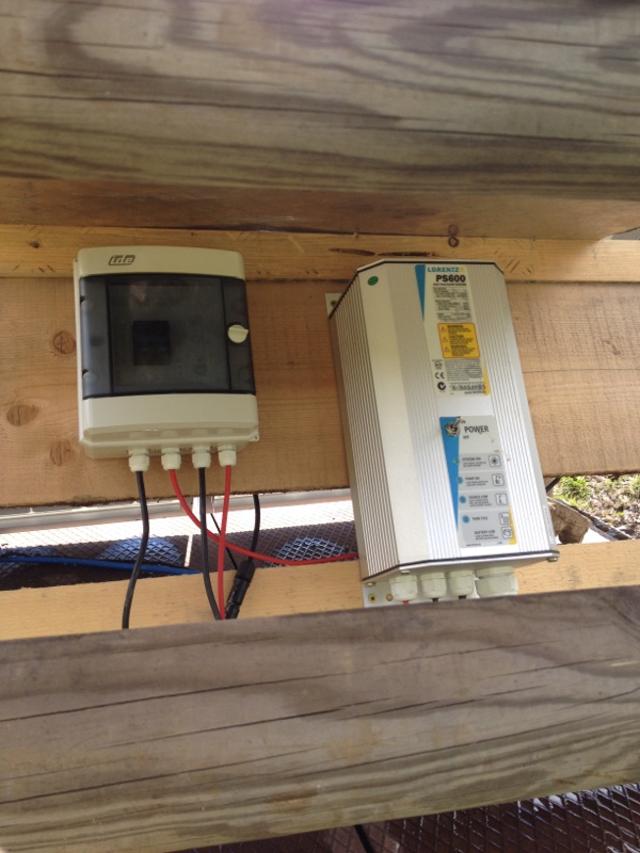

France – Haute-savoie – Unité de pompage pour alimentation d’un refuge

Installation d’une unité de pompage pour adduction d’eau d’un refuge Le refuge de la Golèse est alimenté en eau par captage amont en début de saison et par un captage aval en fin de saison. Il est alors nécessaire de remonter l’eau sur une distance de 200m, avec un dénivelé de 75m pour alimenter en eau le refuge. Ceci est fait grâce à une pompe solaire.
Lire notre article : Résoudre le problème d’alimentation en eau d’un refuge grâce à une pompe solaire.

HMT : 75m – Longueur canalisation : 200m – Débit : 4m3/jour – Puissance panneau : 400Wc – Pompe Lorentz PS600 HR07

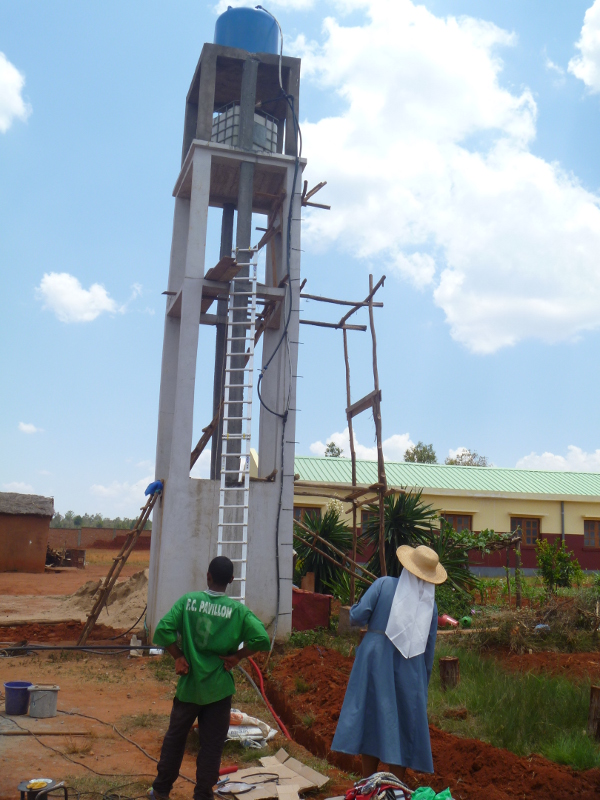

Madagascar – Système de pompage solaire autonome

Mise en place d’un système de pompage solaire autonome Lorentz avec l’association Lumières et Vie pour Madagascar

Remorque Solaire – Réalisation d’une remorque solaire autonome

L’ensemble est repliable, rebachable avec une protection mécanique des panneaux solaires pour éviter toute dégradation une fois fermé. Cette remorque solaire permet d’alimenter en autonomie des activités professionnelles ou événements artistiques ambulants. Puissance solaire : 400Wc Capacité batterie : 4000Wh Puissance 230V : 2000

Bénin – Installation d’une pompe solaire au Bénin

Installation d’une pompe solaire pour l’alimentation en eau d’une école de 150 élèves, située à 500km de la capitale, Cotonou. Hauteur de remontée d’eau : 55m Château d’eau situé à 300m, avec une hauteur de 12m Débit quotidien pour remplir le château d’eau : 17m3 Matériel installé : – 1 Pompe LORENTZ CSJ3-18 avec son contrôleur ainsi que ses accessoires. – 6 panneaux de 300Wc

Une installation réalisée par Mr DJIBODE – Bénin selon une étude et fournitures APB-ENERGY. (Voir la vidéo)

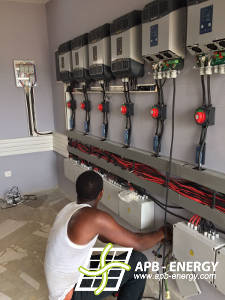

Côte D’Ivoire- Abidjan – Internat pour séminaristes

Installation d’un système permettant le remplissage d’une citerne pour l’alimentation en eau de l’internat Hauteur de relevage : 90m Débit quotidien : 11m3

Composition: – 4 panneaux photovoltaïques de 260Wc soit 1KW – 1 pompe solaire LORENTZ PS1800 HR07 Étude et dimensionnement fournies par APB-Energy installation supervisée par APB-Energy.

Système de pompage autonome L’internat d’une trentaine d’adultes n’est pas relié au réseau public. Un système d’alimentation solaire autonome a été mis en place pour fournir une alimentation stabilisée et permanente. Consommation quotidienne : 50 kWh/jour (Eclairage, frigo, cuisson, ordinateurs, lave-linge, climatiseurs, ventilateurs…) Puissance max : jusqu’à 1 à 6 kVA

Composition : 86 panneaux photovoltaïques pour une puissance totale de 22kWc 4 régulateur Studer VS-120, 1000V 120A 3 convertisseur chargeur XTENDER 2400-48 pour une puissance totale de 7,2 kVA 48 batterie à eau salée AQUION ASPEN 48-S pour une capacité totale de  106 kWh 1 monitoring à distance pour le suivi de l’installation qui donne pleine satisfaction

Burkina Faso – Électrification d’une école rurale

Alimentation autonome pour une école rurale au Burkina Faso L’établissement scolaire comporte six classes. Il est situé en milieu rural, dépourvu d’électricité. L’installation solaire autonome permet de fournir l’électricité pour l’éclairage principalement et quelques accessoires annexes.

Suede – Alimentation solaire d’une maison Isolée

Cette maison d’habitation secondaire, située au bord d’un lac de Suède est totalement isolée. Elle est utilisée seulement l’été avec des besoins électriques modestes. La consommation est d’environ 900Wh/jour. Le lave-linge est l’appareil le plus puissant. Il fonctionne pour partie avec l’appui d’un groupe électrogène. Tous les autres appareils fonctionnent à l’énergie solaire.

Composition: 2 panneaux solaires de 200Wc 1 régulateur de charge solaire 2 batteries 12V 150Ah 1 convertisseur-chargeur 1800W

France – Haute Savoie – Algeco solaire Autonome

Dans ce centre de pesée d’engins de chantier, situé près d’Annecy, plusieurs équipements électriques doivent être alimentés en énergie. L’impossibilité de se relier au réseau EDF est un véritable problème. La seule solution est d’avoir recours à un groupe électrogène en permanence, bruyant, couteux et ne permettant pas d’assurer l’éclairage de nuit pour plus de sécurité. Un dimensionnement a été fait en commençant par établir le bilan de consommation d’une part et le bilan de puissance d’autre part.

Pour plus d’informations sur cette installation, vous pouvez consulter notre BLOG

Composition: 6 panneaux solaires de 327Wc 1 régulateur de charge solaire VT65 12 batteries 2V OPzV 8600Ah 1 convertisseur-chargeur 1200W

France – Savoie – Fourniture d’un kit Solaire pour l’INES

APB-ENERGY et STUDER-INNOTEC ont mis à disposition de l’Institut National de L’Energie Solaire un kit solaire autonome « plug&play » qui servira de support aux formations « site isolés ». Le kit permettra à l’INES de faire la démonstration des différents modes de fonctionnement d’un kit solaire évolué (DC Coupling, AC coupling, Hybridation avec une source AC, Backup rapide et automatique, Programmation avancées d’E/S) plus qu’un simple kit de formation, il est utilisé en conditions réelles alimentant une partie du bâtiment de formation.

Pour plus d’informations sur ce kit solaire, vous pouvez consulter notre BLOG

Composition: 1 régulateur de charge Variotrack VT65 1 convertisseur bi-directionnel XTENDER 1 centrale de commande et datalogger, RCC-003 Le kit est monté sur platine précablée avec tous les dispositifs de sectionnement et protection.

Amérique du Sud – Système de pompage solaire en Bolivie avec la Fondation EDF

Sur la municipalité de Toledo (3 000 km2), les habitants ont vu leurs conditions de vie se détériorer avec la quasi-disparition du lac Poopo due au phénomène climatique El niño (sa superficie est passée de 26 000 km2 à 2 000 km2). Autour de la commune de Toledo, il y a déjà 12 forages de 50 mètres de profondeur dispersés en pleine nature. Si l’eau est très abondante dans le sous-sol, il est difficile de la pomper, faute d’électricité. Les pompes solaires autonomes LORENTZ que nous avons fournies pour ce projet répondaient donc aux contraintes locales.

Matériel installé : 16 pompes solaires LORENTZ en fonction des caractéristiques et de chaque puits Matériel électrique et accessoires

Une installation réalisée par la fondation EDF en partenariat avec HAMAP Humanitaire – selon étude et fournitures APB-ENERGY.

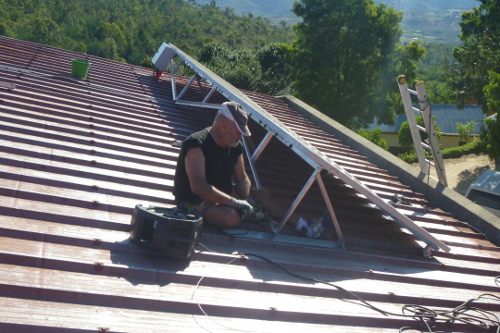

Madagascar – Électrification solaire d’un lycée

APB Energy est partenaire de nombreuses ONG et associations qui luttent contre la pauvreté, pour l’accès à l’eau et l’énergie ou encore la santé. Sur ce projet, c’est l’association MAD’Energie qui a piloté l’ensemble des partenaires. Fort de son expertise dans l’énergie solaire, APB a gracieusement dimensionné le système photovoltaïque et fournit le matériel nécessaire à son bon fonctionnement. L’installation a été réalisée par l’association locale AKAMASOA qui accompagne depuis 10 ans Mad’Energie sur leurs « Chantiers écoles« .

Pour plus d’informations sur cette installation, vous pouvez consulter notre BLOG

Composition: Générateur photovoltaïque de 800Wc composé de: – 4 panneaux solaires de 200 Wc installés sur une structure aluminium en toiture – 4 batteries étanches AGM 12V 200Ah C20 installées dans un coffre bois – 1 tableau de Protection DC – Contrôle – Commande – 1 coffret de distribution CA avec parafoudre – 1 compteur d’énergie consommée

France – Installation solaire autonome pour un chalet d’alpage

Ce chalet est situé dans un site isolé de Haute Maurienne à plus de 2300m d’altitude. Habité uniquement lors de la saison estivale, le chalet rencontre des problèmes liés à l’accès à l’énergie du fait de son isolement du réseau. Installer un kit solaire autonome a été la solution pour permettre un accès à l’électricité. Installer un kit solaire autonome sur batterie permettra à l’utilisateur d’alimenter les consommateurs 24h sur 24. La puissance disponible est de 2600W et peut accepter jusqu’à 5000W en pointe pour le démarrage de moteur par exemple.
Installation faites par ENG Electricité.

Lire notre article : Installation solaire autonome pour un chalet d’alpage

France – Installation d’une pompe solaire pour le bassin des ours polaires du Zoo de Cerza

Pour répondre à la demande du zoo, nous avions donc besoin de concevoir un système de filtration de réserve d’eau capable de faire tourner 3000m3 d’eau par jour avec une cascade à une hauteur de 5 mètres. Nous avons donc installé le matériel suivant : 115 panneaux solaires 260Wc & 1 pompe de surface solaire LORENTZ PS21K2 CS-G150-17/4 & 1 système de connexion au réseau électrique SMART PSU 25k 400VAC.
Lire notre article : Installation d’une pompe solaire pour le bassin des ours polaires du Zoo de Cerza
